  R56 クーパーS エンジン不調    -Engine disorder -

      1       2 1) アイドリング不調で入庫した車両です。圧縮を測ってみると、3番の圧縮がありませんでした。R56の前期モデルはバルブの不具合が意外と多く発生しているので、ヘッドと判断し脱着しました。

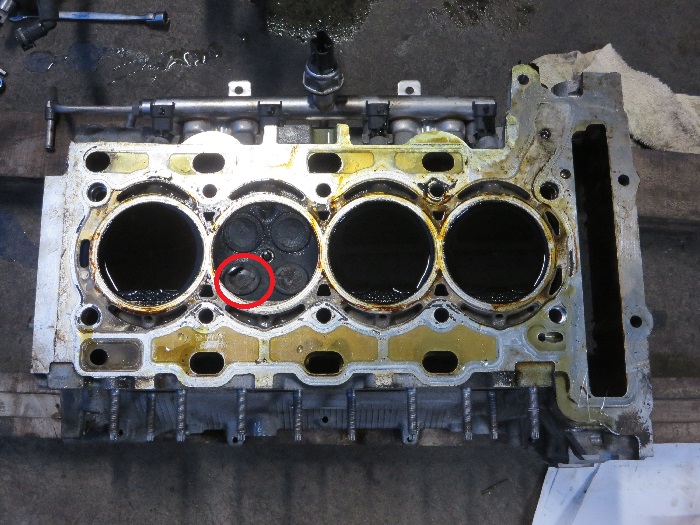

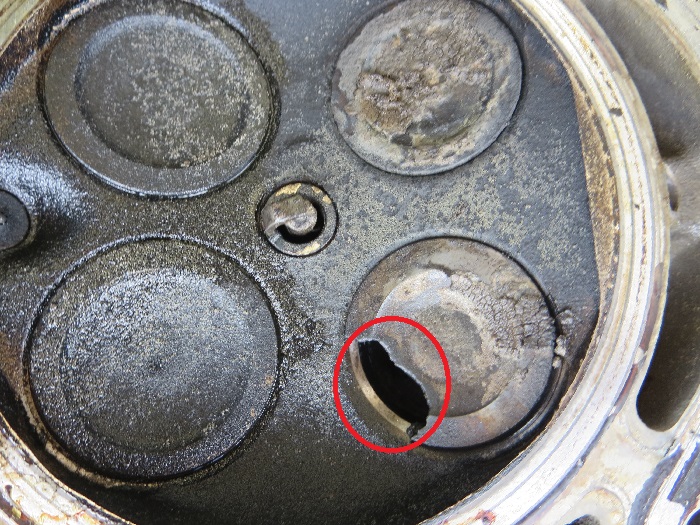

2) ヘッドを外して確認してみると3番インテイクバルブが溶けていました。
      3       4 3)3番シリンダーのバルブの画像です。

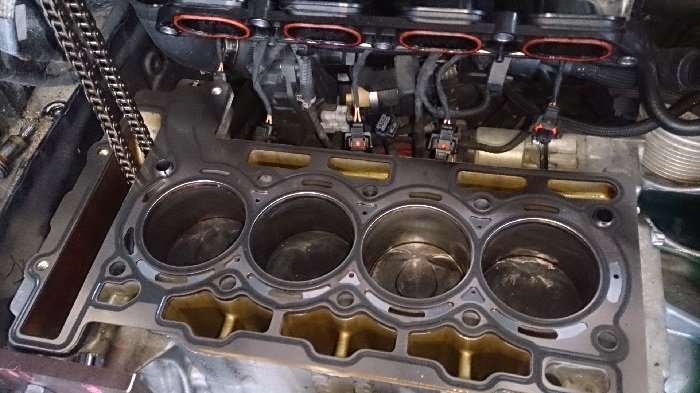

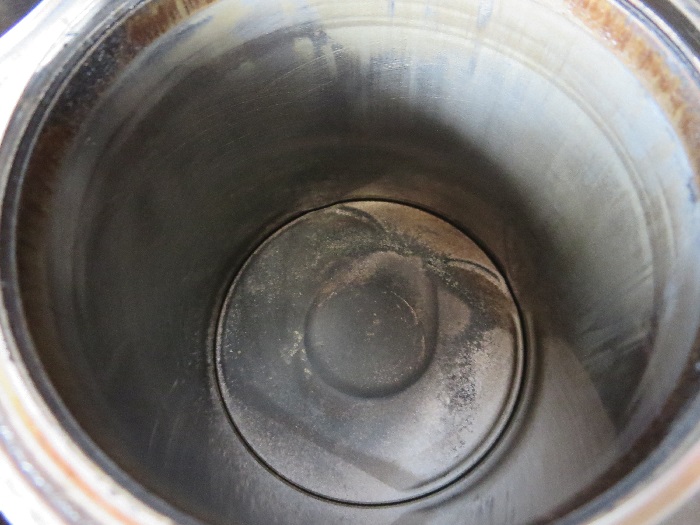

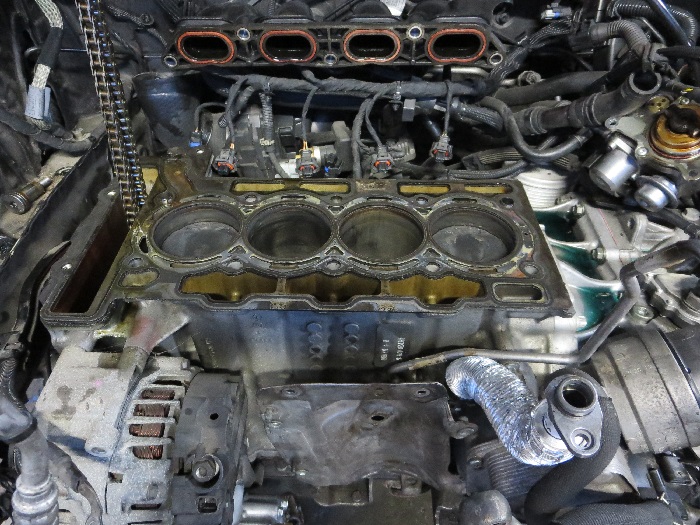

4)3番シリンダーの画像です。シリンダー部には傷は入っていませんでしたが、確認の為ピストンを脱着しピストンリングの点検を行いました。

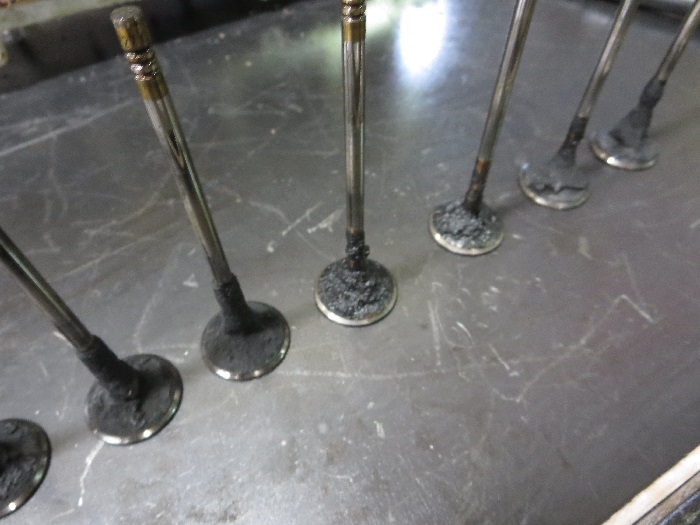

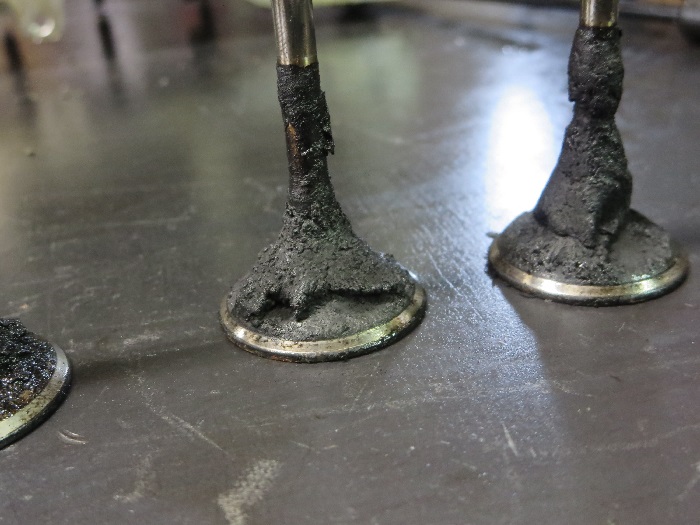

      5       6 5)カーボンが蓄積したインテイクバルブの画像です
6)カーボンが蓄積して一部剥がれ落ちています。
      7       8 7)

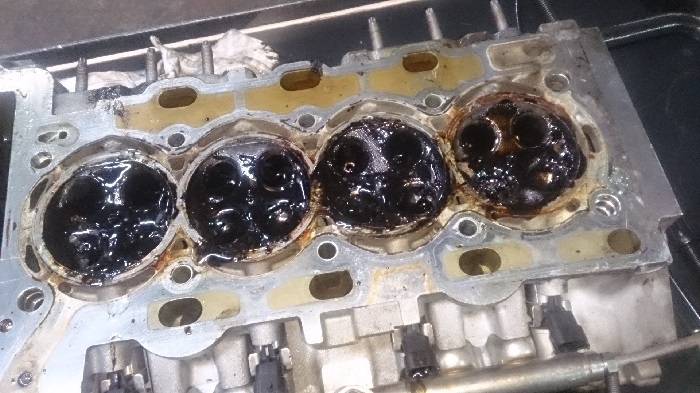

8)ヘッドにこびり付いたカーボンをクリーナー洗浄液にて除去している画像です。カーボンを除去するには時間がかかりますが、手を抜かずに新品同様にしていかなければいけません。

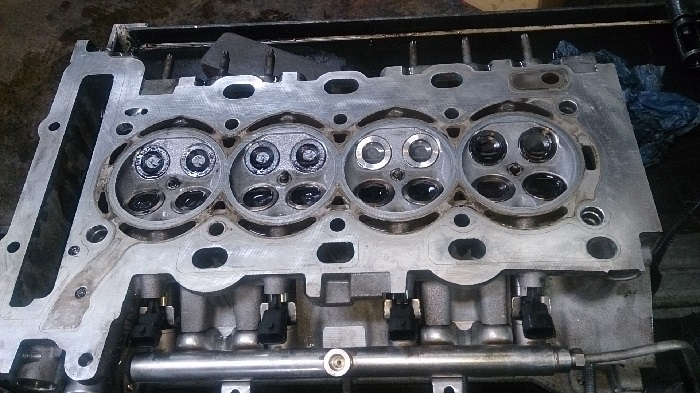

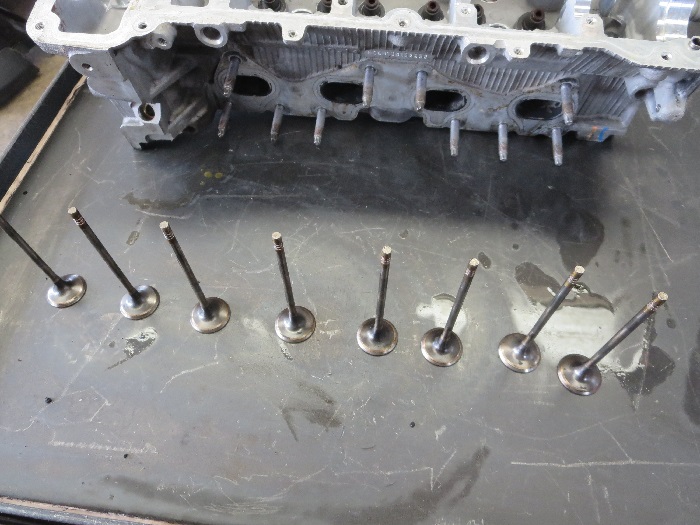

      9       10 9)清掃が済んだヘッドとバルブの画像です。

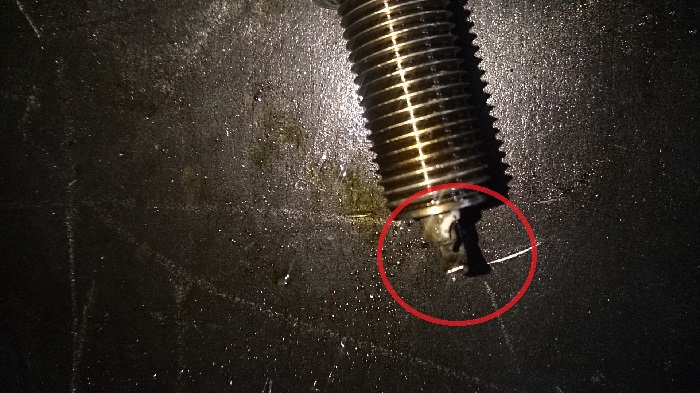

10) プラグの中心電極の碍子の部分が破損している画像です。熱によって溶けたのではなく、溶けたバルブが碍子に当たって破損したように見えます。

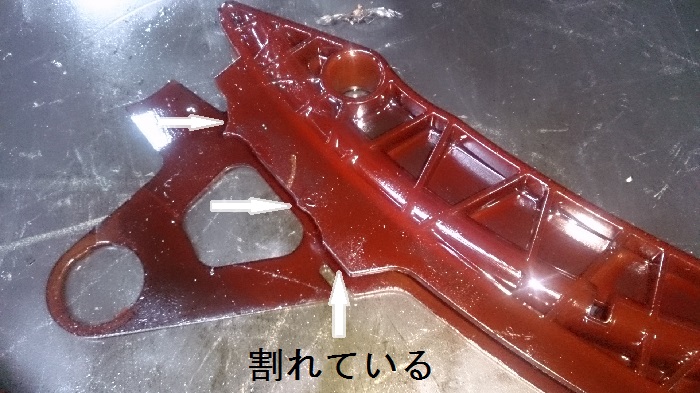

      11       12 11)チェーンテンショナーガイドですが、樹脂で出来ている為劣化して破損していたため交換しました。
12)シリンダーヘッドの画像で、3番シリンダー部の傷は入っていませんでした。
      13       14 13) 全てのバルブをすり合わせし、密着を確認した後、バルブをシリンダーに組み付けた画像です。

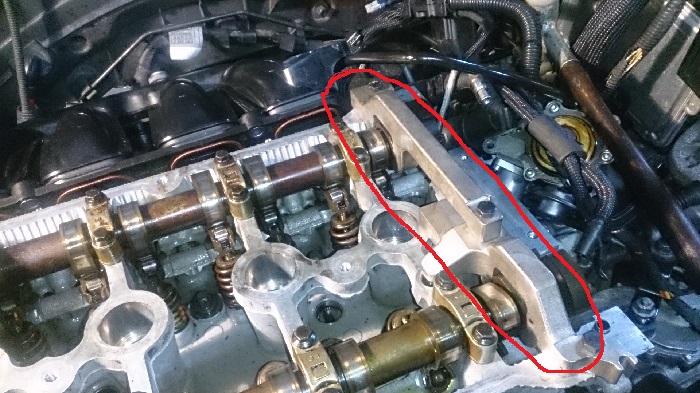

14) 専用工具カムロックを取り付けカムの位置を固定して行きます。この時、トップの位置ではありません。

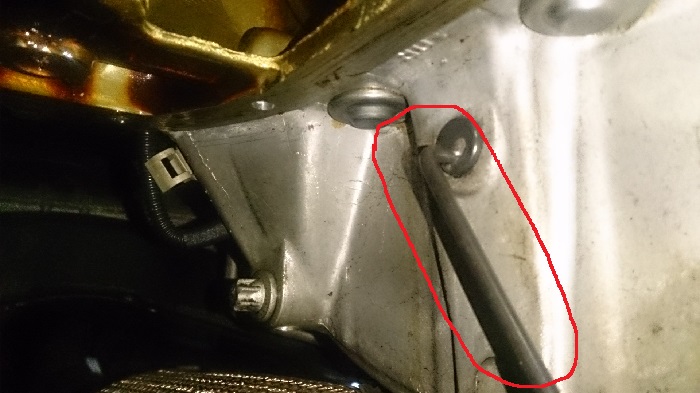

      15       16 15)ピストン側もロックピンにてピストンの位置を固定して行きます。これもまたトップの位置ではありません。
16) スプロケットを取り付けますが、ピンは付いていません。チェーンテンショナーを調整し、最後に締め付けてバルブタイミングの調整を行います。
